電子設計の自動化とは

電子機器の設計は、かつては技術者が紙とペンで図面を描き、何度も試作品を作っては修正を繰り返す、気の遠くなるような作業でした。時間も費用もかかる上、どうしても人の手によるミスは避けられませんでした。こうした状況を一変させたのが、電子設計の自動化、いわゆる「電子設計自動化（EDA）」です。

電子設計自動化とは、コンピュータを使って電子機器の設計作業を自動化することです。設計支援ツールとも言われ、設計図を描く「CAD」や製造工程を自動化する「CAM」といった様々なシステムを含んでいます。電子設計自動化を導入することで、回路の配置や配線、動作確認のための模擬実験などをコンピュータが自動で行ってくれます。

電子設計自動化の最大の利点は、設計作業の大幅な効率化です。これまで技術者が手作業で行っていた複雑で面倒な作業をコンピュータが肩代わりしてくれるため、設計にかかる時間と費用を大幅に削減できます。また、人為的なミスも減らせるため、製品の品質向上にも繋がります。さらに、設計者は単純作業から解放され、より高度な設計や新しい技術の開発に集中できるようになります。

電子設計自動化は、半導体や電子機器の設計になくてはならない技術となっています。製品開発のスピードアップやコスト削減、製品の品質向上など、様々なメリットをもたらす電子設計自動化は、現代社会における電子機器の発展を支える重要な役割を担っています。今後も、さらに高度な技術開発が期待される分野と言えるでしょう。

自動設計の仕組み

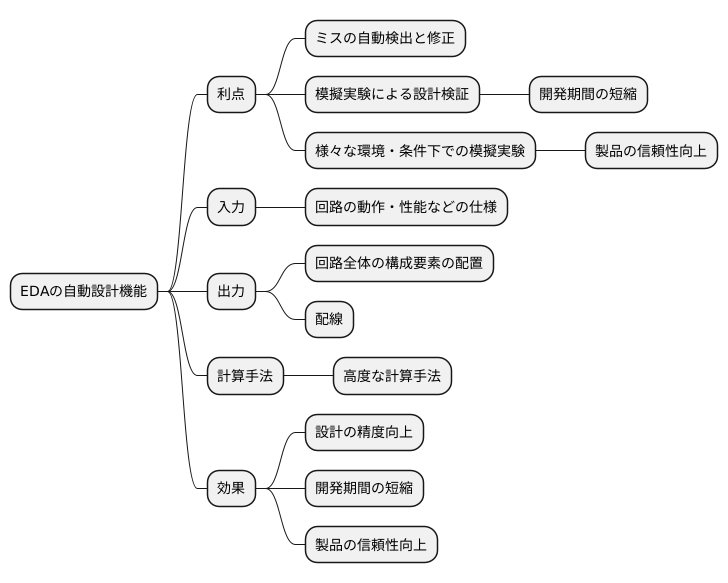

電子設計自動化（ＥＤＡ）の中核を担うのは、自動設計機能です。この機能は、高度な計算手法を用いて、設計作業の多くを自動で行います。設計者は、まず作りたい回路の動作や性能などの仕様を計算機に入力します。すると、ＥＤＡツールは入力された仕様に基づき、回路全体の構成要素の配置や、それらを繋ぐ配線を自動的に計算し、設計図を作成します。

この自動設計の過程は、人の手による設計と比べて、様々な利点があります。例えば、人では見逃しやすい細かいミスや、配線同士の干渉といった問題を、自動的に見つけ出し、修正することができます。また、設計した回路が仕様通りに動くかどうかを、実際に物を作る前に計算機上で確かめることもできます。この確認作業を「模擬実験」と呼びます。模擬実験を行うことで、設計の良し悪しを事前に評価できるため、後から設計変更を行う手間を減らし、開発にかかる時間を大幅に短縮できます。

さらに、様々な環境や条件下での模擬実験を行うことで、製品の信頼性を高めることにも役立ちます。例えば、温度変化や電圧変動といった状況下で、回路が正しく動作するかを確認できます。現実世界では様々な要因が製品の動作に影響を与えるため、このような様々な条件下での模擬実験は、製品の安定性を確保する上で非常に重要です。 このように、ＥＤＡの自動設計機能は、高品質な電子機器を効率的に開発するために欠かせない技術となっています。高度な計算手法を用いることで、設計の精度向上、開発期間の短縮、製品の信頼性向上といった、多くの効果をもたらします。

集積回路設計への応用

電子設計自動化（EDA）は、特に集積回路（IC）の設計において、その真価を発揮します。集積回路は、極めて小さなチップの上に、膨大な数のトランジスタなどの電子部品がぎっしりと詰め込まれた、非常に複雑な構造をしています。もし人の手だけで設計しようとすると、莫大な時間と労力がかかり、どうしてもミスが生じやすくなってしまいます。EDAを使うことで、こうした複雑な集積回路の設計を効率的に行うことができるのです。

具体的には、EDAは回路の部品の配置や、それらを繋ぐ配線を自動的に最適化してくれます。配線同士が干渉したり、信号が遅れて届いたりするのを最小限に抑えることで、高性能な集積回路の設計を可能にします。従来の方法では、設計者が一つ一つ部品を配置し、配線も手作業で設計しなければなりませんでした。この作業は非常に時間がかかり、ミスも起こりやすいため、設計の難易度が上がると対応が難しくなります。しかし、EDAを用いることで、複雑な回路設計を自動化し、短時間で正確な設計を行うことが可能になります。

近年、集積回路はますます高性能化、複雑化しています。例えば、スマートフォンのような小型の機器にも、高性能な集積回路が搭載されています。このような高度な集積回路の設計は、もはやEDAなしでは考えられません。EDAは、現代の電子機器の発展に欠かせない重要な技術となっているのです。EDA技術の進化によって、より高性能で省電力な集積回路が開発され、私たちの生活はより便利で豊かになるでしょう。今後もEDAは、電子機器の発展を支える重要な役割を担っていくと考えられます。

開発効率の向上

電子機器の開発において、作業の効率を高めることが求められています。従来の設計手法では、設計図を人の手で作成していました。そのため、設計に変更が生じた場合、図面を初めから描き直す必要があり、多くの時間と労力を費やしていました。

電子設計自動化(EDA)を導入することで、これらの課題を解決し、開発効率を飛躍的に高めることができます。EDAでは、全ての設計情報を計算機上で管理します。設計変更が生じた場合は、計算機上で容易に変更内容を反映できます。変更後の回路図も自動的に更新されるため、図面を最初から描き直す必要はありません。また、変更内容を反映した模擬実験もすぐに実行できます。これにより、設計変更による影響を速やかに確認することができ、手戻りを減らすことができます。

従来、試作品を作るのに時間と費用がかかっていましたが、EDAを導入することで試作品を作る回数を減らすことができ、開発期間の大幅な短縮が可能になります。また、設計情報は計算機上で一元管理されるため、設計情報の共有も容易になります。複数人で同時に作業を進める場合でも、最新の設計情報を共有しながらスムーズに共同作業を進めることができます。結果として、開発に携わる全ての人の作業効率を高め、開発全体の生産性向上に繋がります。さらに、設計ミスを早期に発見できるため、製品の品質向上にも貢献します。

EDAは、開発期間の短縮、費用の削減、品質の向上など、多くの利点をもたらす、電子機器開発において不可欠な技術と言えるでしょう

安全基準の確保

電気製品を作る上で、安全性を保つことは何よりも大切です。安全な製品を作ることは、使う人にとって安心感を与えるだけでなく、企業の信頼性にも繋がります。電子機器の設計を支援するコンピュータプログラム、EDA(電子設計自動化)は、この安全基準の確保においても重要な役割を担っています。

EDAのシミュレーション機能を使うことで、製品が様々な状況でどのように動くかを事前に確かめることができます。例えば、電気が流れすぎたり、電圧が高くなりすぎたりといった異常な状態になった時に、製品がどのように反応するかを調べられます。これにより、想定外の事態が発生した場合でも、安全に動作するように設計を調整できます。火災や感電などの事故につながる危険を未然に防ぐことができるのです。

また、EDAには安全基準を満たした部品の情報が登録された部品ライブラリが用意されています。設計者はこのライブラリを利用することで、安全性が確認された部品を使って製品を設計できます。最初から安全な部品を使うことで、後から問題が見つかって設計変更をする手間を省き、開発期間の短縮にも繋がります。

近年、製品の安全性に関する意識はますます高まっており、「機能安全」という考え方が注目されています。機能安全とは、機器の誤動作による危険を無くすための考え方です。万が一、機器の一部が故障しても、全体としては安全に動作するように設計する必要があります。EDAは、このような機能安全を実現するための設計を支援する強力な道具となります。

このように、EDAを活用することで、安全な電子機器の開発を効率的に進めることができます。EDAの進化は、電子機器の安全性を高め、人々の暮らしをより安全で安心なものにするために欠かせないものとなっています。
