テンプレートマッチングで画像を探す

テンプレートマッチングで画像を探す

テンプレートマッチングとは

型板合わせとは、絵の中から特定の模様を探す技術のことです。例えるなら、探し物をするときに、持っている写真と目の前の景色を細かく比べながら探すようなものです。具体的には、探し物の写真が「型板」となり、景色の写真が「対象の絵」となります。この型板を対象の絵の上で少しずつずらしながら、それぞれの位置で型板と対象の絵の一部がどれくらい似ているかを計算します。そして、最も似ている部分が、探し物が見つかった場所として特定されます。

この技術は、様々な分野で使われています。製造業における部品の検査を例に挙げると、工場の製造ラインで製品の外観検査を行う際に、不良品の絵を型板として登録しておけば、自動的に不良品を見つけ出すことができます。型板の絵と製品の絵を比較することで、傷や汚れなどの欠陥を素早く見つけることができるのです。また、医療画像診断では、特定の臓器や病変部の形を型板として、絵の中からそれらを見つけ出すことができます。例えば、レントゲン写真から骨折箇所を見つけ出す際、骨折の形を型板として登録しておけば、医師は容易に骨折箇所を特定することができます。

型板合わせは、単純な模様だけでなく、複雑な模様にも対応することができます。型板の大きさや形を調整することで、様々な対象に対応できます。例えば、対象の絵が回転していたり、拡大縮小されていたりする場合でも、型板を調整することで、正しく模様を見つけ出すことができます。さらに、複数の型板を同時に使用することで、複数の模様を同時に探し出すことも可能です。これは、例えば、複数の種類の部品が混ざっている中から特定の部品を見つけ出す際に役立ちます。このように、型板合わせは、絵認識における重要な技術の一つとなっています。高度な処理を必要とせず、比較的簡単に実装できるため、幅広い分野で活用が期待されています。

テンプレートマッチングの仕組み

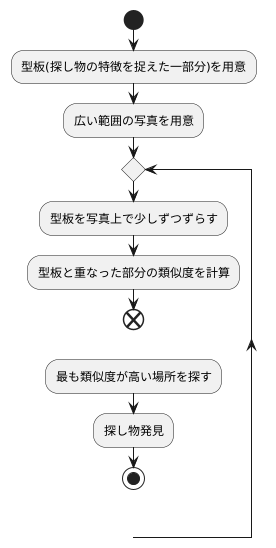

型板合わせは、探し物を見つける作業とよく似ています。まず、探したい物の写真、つまり型板を用意します。この型板は、探し物の特徴を捉えた一部分だと考えてください。次に、広い範囲の写真の中から、この型板と一致する部分を探します。具体的には、型板を広い範囲の写真の上で少しずつずらしていきます。そして、ずらすごとに、型板と重なった部分の写真が、元の型板とどれだけ似ているかを数値で計算します。

この似ているかどうかの計算方法はいくつかあります。たとえば、型板と重なった部分の写真を、どちらも細かい点の集まりだと考えて、それぞれの点の明るさや色の違いを計算し、その違いの合計を計算する方法があります。この計算方法は「違いの二乗和」と呼ばれ、違いが小さいほど、二つの写真は似ていると判断できます。他には、二つの写真がどれだけ似たパターンを持っているかを計算する方法もあります。これは「標準化相互相関」と呼ばれ、パターンの類似度が高いほど、二つの写真は似ていると判断できます。

これらの計算を繰り返すことで、型板と最もよく一致する場所、つまり似ている度合いを表す数値が最も高い場所を見つけます。この場所が、探し物が写っている可能性が高い場所だと考えられます。このように、型板合わせは、単純な計算を何度も繰り返すことで、写真の中から特定の形を効率的に見つけることができるのです。この技術は、工場などで製品の検査に使われたり、ロボットが物体を認識するために使われたり、様々な場面で活用されています。

テンプレートマッチングの利点

型板合わせは、様々な利点を持つ画像認識の方法です。まず、その仕組みが単純で分かりやすい点が挙げられます。あらかじめ用意した型板画像と、検査対象の画像を比較し、一致する箇所を探すという簡素な仕組みのため、複雑な計算を必要としません。このため、特別な知識がなくても比較的容易に利用することができます。

二つ目の利点として、処理速度の速さが挙げられます。計算が単純なため、型板画像と対象画像の比較を高速に行うことができます。特に、型板画像が小さく、対象画像もそれほど大きくない場合は、瞬時に結果を得ることが可能です。この高速処理能力は、製造現場における流れ作業での外観検査など、リアルタイムでの認識が求められる場面で非常に役立ちます。例えば、製品の表面に傷や汚れがないかを高速で検査し、不良品を自動的に排除するといった用途に活用できます。また、ロボットの視覚認識システムにも応用でき、ロボットが対象物を正確に認識し、迅速な動作を可能にします。

三つ目の利点として、導入費用を抑えられることが挙げられます。型板合わせは、高価な特別な機器を必要としません。一般的な計算機と画像処理用の手軽な部品でシステムを構築することが可能です。このため、予算が限られている中小企業や個人事業主でも、比較的容易に画像認識技術を導入することができます。

最後に、型板合わせは様々な分野で応用できる汎用性の高さも利点です。製造業における外観検査以外にも、医療画像診断や文書認識、顔認証など、幅広い分野で活用されています。このように、型板合わせは、手軽で高速、低価格で汎用性が高いという多くの利点を持つ、優れた画像認識技術と言えるでしょう。

テンプレートマッチングの欠点

型板合わせは、探し物を見つけるのに便利な方法ですが、いくつか弱点があります。まず、探し物と型板の絵の大きさが違ったり、向きが変わっていたりすると、うまく探し物を見つけられないことがあります。例えば、探し物が回転していたり、拡大縮小されていたりすると、型板とぴったり一致しないため、見つけることができません。

次に、明るさや周りの雑音の影響も受けやすいです。型板の絵と探し物の明るさが違っていたり、絵に雑音が混じっていたりすると、探し物を見つける精度が落ちてしまうことがあります。特に、探し物が薄暗かったり、背景に紛れていたりする場合は、型板合わせではうまく見つけられない可能性があります。

また、型板の絵が複雑な形をしている場合は、探し物を見つけるのに時間がかかります。例えば、細かい模様がたくさんある絵や、複雑な部品がたくさんある機械の設計図などは、型板合わせで探し物を見つけるのが難しいでしょう。時間がかかりすぎてしまうため、他の探し物を見つける方法を考えた方が良い場合もあります。

さらに、探し物が部分的に隠れている場合も、型板合わせではうまく見つけられないことがあります。例えば、木の一部が葉っぱで隠れている場合、型板の絵全体と一致しないため、木を見つけられない可能性があります。このように、型板合わせは便利な反面、状況によってはうまく機能しない場合があるので、他の方法と組み合わせて使うなど、工夫が必要となるでしょう。

テンプレートマッチングの応用

型板合わせは、手軽さと処理の速さから、様々な場面で使われています。主な例として、製造業における部品検査、医療画像診断、顔認証、文字認識などが挙げられます。

まず、製造業では、製品の外観検査に型板合わせが用いられています。あらかじめ製品の画像を型板として記録しておき、製造ラインを流れる製品の画像と見比べることで、傷や汚れといった欠陥を自動的に見つけることができます。これは、検査の効率化と精度の向上に大きく貢献しています。例えば、微細な傷も見逃すことなく検出することで、製品の品質を高く保つことができます。

次に、医療画像診断では、断層撮影や磁気共鳴画像といった画像から、特定の臓器や病変部分を見つけるために使われています。医師の診断を支援する役割を果たし、早期発見や適切な治療につながる可能性を高めます。例えば、肺の断層撮影画像から、がんの兆候となる小さな陰影を早期に発見することができます。

また、顔認証では、顔の画像を型板として記録し、写真機で撮った画像から顔を認識することができます。これは、セキュリティーシステムや入退室管理システムなどに利用されています。個人の識別を瞬時に行うことができるため、セキュリティーの強化に役立ちます。例えば、スマートフォンに顔認証を導入することで、セキュリティーを高め、個人情報の保護につなげることができます。

さらに、文字認識では、文字の画像を型板として記録し、文書画像から文字を読み取ることができます。これは、書類の電子化やデータ入力の自動化などに役立ちます。例えば、手書きの文字を認識することで、アンケートの集計作業を自動化し、作業時間を大幅に短縮することができます。

このように、型板合わせは様々な分野で役立っています。今後も、技術の進歩とともに、さらに活用の場が広がることが見られています。例えば、農業分野での作物の生育管理や、自動運転技術における物体認識など、様々な分野での応用が期待されています。
